QZ型5-20噸抓斗橋式起重機
QZ型抓斗橋式起重機適用冶金、水泥、化工及其它企業(yè)的倉庫和車間在室內或露天和固定跨間從事礦石、石灰石、礦粉、焦炭、煤砂等散粒物的搬運工作。
本機屬于重級（A6）工作制度，起重量包括抓斗自重。
本機由箱形橋架、大車運行機構、小車、抓斗、電氣設備五部分組成，全部機構均在操縱室內操縱。
取物裝置為雙卷筒的四繩抓斗，結構簡單工作可靠。抓斗可在任一高度張開和閉合，當抓取物料顆粒在100mm以下時效果好，生產(chǎn)效率高，當抓取物顆粒大干200mm時需選用帶齒抓斗。
抓斗更適用于自然堆積狀態(tài)下的散粒物料，當抓取水下物料或特殊物料時須在定貨的特別提出，當露天使用須帶防水設備。
|
起重量 |
t |
5 | 10 | |||||||||||||||||
|
跨度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|||
|
起升高度 |
20 |
18 |
||||||||||||||||||
| 速度 | 起升 | m/min |
40.1 |
40.2 |
||||||||||||||||
| 小車 | 44.5 | 45.6 | ||||||||||||||||||
| 大車 | 室內 | 93.7 | 112 | 111.3 | 101 | |||||||||||||||
| 室外 | 115.5 | 112 | 111.3 | 101 | ||||||||||||||||
| 電動機 | 起升 | 型號/kw | YZR225M-8/22 | YZR280S-10/37 | ||||||||||||||||
| 小車 | YZR132M2-6/3.7 | YZR132M1-6/2.2 | ||||||||||||||||||
| 大車 | 室內 | YZR160M1-6(5.5×2) | YZR160M2-6(7.5×2) | YZR160M1-6(5.5×2) | YZR160M2-6(7.5×2) | |||||||||||||||
| 室外 | YZR160M1-6(5.5×2) | YZR160M2-6(7.5×2) | YZR160M1-6(5.5×2) | YZR160M2-6(7.5×2) | ||||||||||||||||
|
工作級別 |
|
43Kg/m |
A6 |
|||||||||||||||||
|
總重 |
室內 |
t |
17.5 |
19 |
20.9 |
23.6 |
26.4 |
31.1 |
34.5 |
37.4 |
25.1 |
26.7 |
28.8 |
32.9 |
35.4 |
40 |
43.4 |
46.7 |
||
| 室外 |
18.5 |
19.7 |
21.6 |
24.4 |
27.2 |
31.8 |
35.2 |
38.1 |
25.9 |
27.5 |
29.6 |
33.7 |
36.3 |
40.8 |
44.2 |
47.5 |
||||
| 最大輪壓 | 吸重 | 室內 |
7.5 |
8.3 |
8.9 |
9.7 |
10.5 |
11.6 |
12.5 |
13.4 |
11.7 |
12.6 |
13.3 |
14.5 |
15.5 |
16.6 |
17.6 |
18.6 |
||
| 自重 | 室外 |
7.9 |
8.7 |
9.8 |
10.1 |
10.9 |
12 |
12.9 |
13.8 |
12 |
12.9 |
13.7 |
15 |
15.9 |
17.1 |
18.1 |
19.1 |
|||
|
薦用鋼軌 |
|
43Kg/m |
43Kg/m:QU70 |
|||||||||||||||||
|
電源 |
|
三相交流 380V 50Hz |
三相交流 380V 50Hz |
|||||||||||||||||

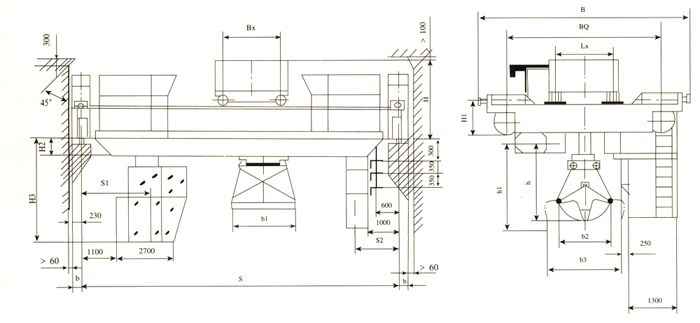

| 主要尺寸 | ||||||||||||||||||||
|
Lx |
|
2000 | 2000 | |||||||||||||||||
|
BQ |
|
4000 | 4100 | 5000 | 4000 | 4100 | 5000 | |||||||||||||
|
BX |
|
2300 | 2900 | |||||||||||||||||
|
B |
|
5570 | 5670 | 6300 | 5600 | 5650 | 6200 | |||||||||||||
|
b |
|
230 | 230 260 | |||||||||||||||||
|
H |
|
1877(2747) | 1927(2797) | 2065(2815) | 2185(2905) | |||||||||||||||
|
H1 |
|
725 | 775 | 775 | 865 | |||||||||||||||
|
H2 |
|
24 |
126 |
226 |
376 |
528 |
628 |
778 |
928 |
80 |
80 |
180 |
240 |
388 |
538 |
688 |
838 |
|||
|
H3 |
|
2526 |
2546 |
2596 |
2756 |
2906 |
2838 |
2988 |
3138 |
2526 |
2546 |
2596 |
2756 |
2906 |
2886 |
3036 |
3186 |
|||
|
S1 |
|
1000(1800) | 1950(2150) | |||||||||||||||||
|
S2 |
|
1600 | 1600(1800) | |||||||||||||||||
| 抓斗參數(shù) | ||||||||||||||||||||
| 類型 | 輕型 | 中型 | 重型 | 輕型 | 中型 | 重型 | ||||||||||||||
| 容量 | m3 | 3 | 1.5 | 1 | 6 | 3 | 2 | |||||||||||||
| 物料容量 | t/m3 | 0.6-0.92 | 1-1.9 | 2.3 | 0.6-1.0 | 1-2 | 2-3 | |||||||||||||
| 自重 | kg | 2419 | 2515 | 2318 | 4243 | 4073 | 3966 | |||||||||||||
| 尺寸 | b1 | mm | 1852 | 1452 | 1152 | 2256 | 1960 | 1460 | ||||||||||||
| b2 | 2470 | 2370 | 2370 | 3080 | 2780 | 2780 | ||||||||||||||
| b3 | 3000 | 2600 | 2600 | 3700 | 3200 | 3200 | ||||||||||||||
| h | 2926 | 2867 | 2867 | 3615 | 3315 | 3315 | ||||||||||||||
| h1 | 3426 | 3452 | 3452 | 4265 | 4015 | 4015 | ||||||||||||||
